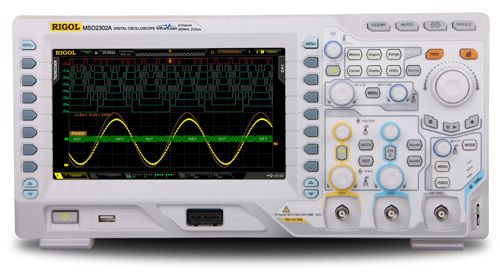

    产品名称:北京普源70MHz2通道+16通道2通道信号源混合示波器 MSO2072A-S
    产品型号:MSO2072A-S
    生产厂商:北京普源
    产品数量:不限
    产品单价:电议

    MSO/DS2000A系列数字示波器



        MSO/DS2000A系列数字示波器是带宽70MHz ~ 300MHz,采样率高达2GSa/s,同时兼具深存储深度和高波形捕获率的

    高性能通用数字示波器。MSO2000A 具备2+16个通道,是针对嵌入式设计和测试领域的应用而推出的高性能混合信号示波器。

        MSO/DS2000A系列采用了当今的许多技术和工艺,整体性能达到国际水平,是针对广泛的数字示波器市场包括

    通信,半导体,计算机,航空航天,仪器仪表,工业电子,消费电子,汽车电子,现场维修,研发/教育等众多领域的通用设

    计/调试/测试的需求而设计的示波器。



    产品特性



    • 带宽达300MHz,标配50Ω输入选择
    • 2个模拟通道,16个数字通道(MSO)
    • 宽范围,低底噪,垂直灵敏度范围:500uV/div ~10 V/div
    • 实时采样速率高达2G Sa/s 数字通道达1GSa/s(MSO);
    • 标配存储深度达14Mpts ,选配达56Mpts数字通道标配达14Mpts选配达28Mpts;
    • 波形捕获率达50000个波形每秒
    • 标配多达6.5万帧的硬件实时波形不间断录制功能和波形分析功能
    • 独创的UltraVision技术
    • 内置双通道,25 MHz信号源(MSO/DS2000A-S)
    • 丰富的触发和总线的解码功能(并行,RS232I2CSPICAN)
    • 丰富的接口:USB Host&DeviceLAN(LXI)AUX, USB-GPIB(可选)
    • 新颖精巧的工业设计,便捷的操作
    • 8英寸WVGA(800×480) ,256级波形灰度显示
    设计特色
    • 宽大的屏幕 新颖精巧的工业设计 便捷的操作

    undefined

    • 宽范围(500uV/div~10V/div),低底噪,清晰捕获小信号


    undefined



    • 全带宽,低过冲(<5%),频响设计


    undefined



    • UltraVision:深存储(标配达14Mpts,选配达56Mpts)


    undefined



    • UltraVision:波形捕获率高达每秒 50,000个波形


    undefined



    • UltraVision:实时不间断波形录制,回放及分析功能


    undefined



    • UltraVision:多级波形灰度显示(多达256级)


    undefined



    • 支持串行总线触发和解码功能(支持RS232I2CSPICAN)


    undefined



    • 串行总线解码功能通过事件列表显示解码


    undefined



    • 提供了丰富的触发功能(包括欠幅触发,建立/保持时间第N边沿等。)


    undefined



    • 欠幅脉冲触发功能


    undefined



    • 标配的波形运算功能


    undefined



    • 直观丰富的自动测量功能


    undefined



    • 标配模板测量功能


    undefined



    • 内置2路频率达25MHz的信号源(MSO/DS2000A-S)


    undefined



    • 内置信号源具有任意波发生功能(MSO/DS2000A-S)


    undefined



    • 通过模拟和数字通道进行混合信号分析(MSO2000A)


    undefined



    • 方便的数字通道分组,灵活的标签设置(MSO2000A)


    undefined



    • 数字通道同样深存储,并支持串行总线的触发和解码(MSO2000A)


    undefined



    • 数字通道提供多种逻辑电平的选择(MSO2000A)


    undefined


    • 订货信息
        描述   订货号
      型号   DS2072A(70MHz,2通道)   DS2072A
        DS2072A-S(70MHz,2通道示波器 + 2通道信号源)   DS2072A-S
        MSO2072A(70MHz,2通道+16通道MSO)   MSO2072A
        MSO2072A-S(70MHz,2通道+16通道MSO2通道信号源)   MSO2072A-S
        DS2102A(100MHz,2通道)   DS2102A
        DS2102A-S(100MHz,2通道示波器 + 2通道信号源)   DS2102A-S
        MSO2102A(100MHz,2通道+16通道MSO)   MSO2102A
        MSO2102A-S(100MHz,2通道+16通道MSO2通道信号源)   MSO2102A-S
        DS2202A(200MHz,2通道)   DS2202A
        DS2202A-S(200MHz,2通道示波器 + 2通道信号源)   DS2202A-S
        MSO2202A(200MHz,2通道+16通道MSO)   MSO2202A
        MSO2202A-S(200MHz,2通道+16通道MSO2通道信号源)   MSO2202A-S
        DS2302A(300MHz,2通道)   DS2302A
        DS2302A-S(300MHz,2通道示波器 + 2通道信号源)   DS2302A-S
        MSO2302A(300MHz,2通道+16通道MSO)   MSO2302A
        MSO2302A-S(300MHz,2通道示波器 + 2通道信号源)   MSO2302A-S
      标配附件   符合所在国标准的电源线   -
        USB数据线   CB-USBA-USBB-FF-150
        2套无源探头(350 MHz带宽)   RP3300A
        1套逻辑分析探头(仅MSO)   RPL2316
        快速指南   -
        资源光盘(含用户手册和应用软件)   -
      选配附件   机架安装套件   RM-DS2000A
      深存储选件   模拟通道升级至多达56Mpts,数字通道升级至多达28Mpts存储深度   MEM-DS2000A
      高级触发选件   该选件包括幅触发、第N 边沿、 高清视频触发、延迟触发、时触发、持续时间、USB 触发   AT-DS2000A
      解码选件   RS232I2C SPI 解码套件   SD-DS2000A
        CAN 分析套件(触发+ 解码)   CAN-DS2000A
