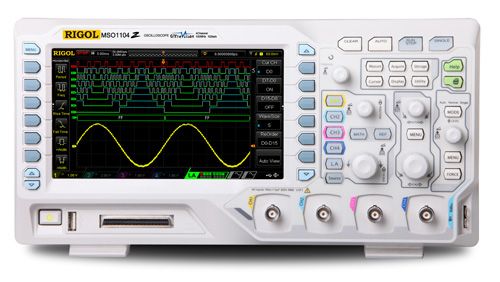

    产品名称:北京普源100MHz 4+16通道数字示波器MSO1104Z
    产品型号:MSO1104Z
    生产厂商:北京普源
    产品数量:不限
    产品单价:电议

    MSO/DS1000Z系列数字示波器



         MSO/DS1000Z系列数字示波器是4通道,带宽50MHz ~ 100MHz,采样率高达1GSa/s,同时兼具深存储深度和高波形捕获率的高性能

    经济型通用数字示波器。MSO1000Z还具备16个数字通道,是针对嵌入式设计和测试领域的应用而推出的高性能经济型混合信号示波器。
         MSO/DS1000Z系列采用了当今的许多技术和工艺,整体性能达到国际水平,是针对广泛的数字示波器市场包括通信,半导体,

    计算机,航空航天,仪器仪表,工业电子,消费电子,汽车电子,现场维修,研发/教育等众多领域的通用设计/调试/测试的需求而设计的

    示波器。



    产品特性



    • 模拟通道带宽:100MHz70MHz50MHz
    • 4个模拟通道,16个数字通道(MSO
    • 实时采样率达1G Sa/s
    • 标配存储深度达12Mpts,选配达24Mpts
    • 波形捕获率达30000个波形每秒
    • 多达6万帧的硬件实时波形不间断录制和回放功能(选配)
    • 独创的UltraVision技术
    • 丰富的触发和总线的解码功能
    • 低底噪声,垂直档位 1 mV/div10 V/div
    • 内置25MHz双通道函数/任意波发生器(MSO/DS1000Z-S
    • 丰富的接口:USB Host&Device LAN(LXI Core Device 2011)AUXUSB-GPIB(可选)
    • 新颖精巧的工业设计,便捷的操作
    • 7英寸WVGA800X480TFT宽屏,多级波形灰度显示

    设计特色

    • 宽大的屏幕新颖精巧的工业设计便捷的操作

    undefined

    • 标配4个测量通道


    undefined

    • UltraVision:深存储(标配达12M采样点,选配达24M采样点)


    undefined

    • UltraVision:波形捕获率高达每秒 30,000个波形


    undefined

    • UltraVision:多级波形灰度显示


    undefined

    undefined

    undefined

    • UltraVision:硬件波形录制和回放(选配)


    undefined

    • 串行总线触发和解码功能(选配支持RS232/UARTI2CSPI)


    undefined

    • 标配模板测量功能


    undefined

    • 带统计分析的丰富的自动测量功能


    undefined

    • 内置2路频率达25MHz的信号源(MSO/DS1000Z-S)


    undefined

    • 通过模拟和数字通道进行混合信号分析
    •


    undefined

    • 方便的数字通道分组,灵活的标签设置
    •


    undefined

    • 数字通道同样深存储,并支持串行总线的触发和解码
    •


    undefined

    • 数字通道提供多种逻辑电平的选择
    •


    undefined


    • 订货信息
        描述   订货号
      型号   DS1054Z(50MHz,4通道)   DS1054Z
        DS1074Z(70MHz,4通道)   DS1074Z
        DS1074Z-S(70MHz,4通道示波器 + 25MHz2通道信号源)   DS1074Z-S
        MSO1074Z(70MHz,4+16通道)   MSO1074Z
        MSO1074Z-S(70MHz,4+16通道 + 25MHz2通道信号源)   MSO1074Z-S
        DS1104Z(100MHz,4通道)   DS1104Z
        DS1104Z-S(100MHz,4通道示波器 + 25MHz2通道信号源)   DS1104Z-S
        MSO1104Z(100MHz,4+16通道)   MSO1104Z
        MSO1104Z-S(100MHz,4+16通道 + 25MHz2通道信号源)   MSO1104Z-S
      标配附件   符合所在国标准的电源线   -
        USB数据线   CB-USBA-USBB-FF-150
        4套无源探头(150 MHz带宽)   RP2200
        1 套逻辑分析探头(仅MSO)   RPL1116
        快速指南   -
        资源光盘(含用户手册和应用软件)   -
      选配附件   机架安装套件   RM-DS1000Z
      深存储选件   模拟通道和数字通道(MSO)可升级至大 24Mpts存储深度   MEM-DS1000Z
      波形录制选件   该选件提供了波形录制、回放功能   REC-DS1000Z
      高级触发选件

      该选件包括RS232/UART、I2C、SPI、欠幅触发、幅触发、建立/保持触发、第N 边沿、延迟触发、时触发

      AT-DS1000Z
     串行协议分析选件   该选件包括RS232/UART、I2C 和SPI 的解码功能   SA-DS1000Z
      信号源选件   该选件包括内置的双通道函数/任意波形发生器,采样率为200MSa/s,正弦波高频率为25MHz。
